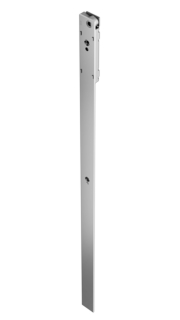

Spanjolett S3406 120 8010 Skarvbar Höger D-33 1800-2385mm
- Artikel:
- 164578
- ASSA ABLOY
- S3406 120 8010
Skapa inloggning, bli företagskund eller logga in för att beställa, se priser,
produktblad, ritningar, monteringsbeskrivningar samt övriga dokument.
Beskrivning
OBS! I och med att S3406 är skarvbar behöver den kompletteras med överdel S1333 för att få önskad längd. Se under "Kombinera med".
- Längd: 1600 mm, kompletteras med överdel
- Totallängd med överdel: 1800-2385 mm
- Dorndjup: 33 mm
- Låsdjup: 44 mm
- Handtagshöjd: 1000 mm
- Kantskena 25x2 mm
- Antal sidkolvar: 2 st. kilkolvar
- Kolvplacering nedifrån: 650, 1400 mm
- Låsbar med cylinder från en sida eller från båda sidor.
- Låsning och upplåsning sker manuellt med nyckel eller spärrvred.
- Kolvstång: Liggande
- Kolvutsprång kilkolv: 17 mm
- För högerhängt aktivt dörrblad
- Ändkolvar av typ gripkolv
- Med bromsöverföring upptill och nedtill (övre via överdel S1333)
- Distinkta snäpplägen i låshuset vid 0 grader och 90 grader
- Fyrkant 8 för handtagspinne
- Frigående hål för handtag och cylinder
- Möjligt att eftermontera gängor för cylinder
- Microbrytare köps separat och snäpps fast i låshus precis före montage i fönsterdörr
- Tillverkat i ferritiskt rosttrögt material
- 200-315 mm, ger totallängd 1800-1915 mm
- 316-550 mm, ger totallängd 1916-2150 mm
- 551-785 mm, ger totallängd 2151-2385 mm
Specifikation
- Artikel:
- 164578
- Varumärke:
- ASSA ABLOY
- Varumärkes-ID:
- S3406 120 8010
- Aktiv dörr/Passiv dörr:
- Aktiv enkeldörr, Aktiv pardörr
- Antal sidkolvar & kolvtyp:
- 2 kilkolvar
- Dorndjup/låsdjup (mm):
- 33/44
- Dörrhängning:
- Höger
- Låsbar:
- Ja
- Ändkolvar:
- Ja
- Bromstyp:
- 150, 160
- Bromsöverföring:
- Nedtill
- Färg/Ytbehandling:
- Rosttrög
- Handtagshöjd:
- 1000 mm
- Kolvplacering underkant (mm):
- 650, 1400
- Längd produkt:
- 1600, 1800-2385 mm
- Raka/Runda hörn:
- Raka
- Skenbredd/Stolpbredd:
- 25 mm
