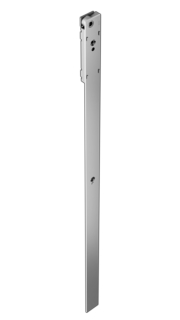

Spanjolett S3406 120 8009 Flex Vänster D33 1800-2620mm Aktiv
- Artikel:
- 164577
- ASSA ABLOY
- S3406 120 8009
Skapa inloggning, bli företagskund eller logga in för att beställa, se priser,
produktblad, ritningar, monteringsbeskrivningar samt övriga dokument.
Beskrivning
OBS! I och med att S3406 är skarvbar behöver den kompletteras med överdel S1333 för att få önskad längd. Skena och stång kapas i öppet läge. Se varianter under "Kombinera med".
- Längd: 1600 mm, kompletteras med överdel
- Totallängd med överdel: 1800-2620 mm (komplett pardörr 1800-2600 mm)
- Dorndjup: 33 mm
- Låsdjup: 44 mm
- Handtagshöjd: 1000 mm
- Kantskena 25x2 mm
- Antal sidkolvar: 2 st. kilkolvar
- Kolvplacering nedifrån: 650, 1400 mm
- Låsbar med cylinder från en sida eller från båda sidor.
- Låsning och upplåsning sker manuellt med nyckel eller spärrvred.
- Kolvstång: Liggande
- Kolvutsprång kilkolv: 17 mm
- För vänsterhängt aktivt dörrblad
- Ändkolvar av typ gripkolv
- Med bromsöverföring upptill och nedtill (övre via överdel S1333)
- Distinkta snäpplägen i låshuset vid 0 grader och 90 grader
- Fyrkant 8 för handtagspinne
- Frigående hål för handtag och cylinder
- Möjligt att eftermontera gängor för cylinder
- Microbrytare köps separat och snäpps fast i låshus precis före montage i fönsterdörr
- Tillverkat i ferritiskt rosttrögt material
- 200-315 mm, ger totallängd 1800-1915 mm
- 316-550 mm, ger totallängd 1916-2150 mm
- 551-785 mm, ger totallängd 2151-2385 mm
- 786-1020 mm, ger totallängd 2386-2620 mm
Specifikation
- Artikel:
- 164577
- Varumärke:
- ASSA ABLOY
- Varumärkes-ID:
- S3406 120 8009
- Aktiv dörr/Passiv dörr:
- Aktiv enkeldörr, Aktiv pardörr
- Antal sidkolvar & kolvtyp:
- 2 kilkolvar
- Dorndjup/låsdjup (mm):
- 33/44
- Dörrhängning:
- Vänster
- Låsbar:
- Ja
- Ändkolvar:
- Ja
- Bromstyp:
- 150, 160
- Bromsöverföring:
- Nedtill, Upptill via skarvbar överdel
- Färg/Ytbehandling:
- Rosttrög
- Handtagshöjd:
- 1000 mm
- Kolvplacering underkant (mm):
- 650, 1400
- Längd produkt:
- 1600, 1800-2620 mm
- Raka/Runda hörn:
- Raka
- Skenbredd/Stolpbredd:
- 25 mm
Ladda ner
OBS: Vi reserverar oss för att det kan finnas uppdaterade dokument hos leverantören. Vi jobbar löpande med att säkerställa att våra dokument är så aktuella som möjligt.
Skapa inloggning, bli företagskund eller logga in för att beställa, se priser,
produktblad, ritningar, monteringsbeskrivningar samt övriga dokument.
Filmer
Skapa inloggning, bli företagskund eller logga in för att beställa, se priser,
produktblad, ritningar, monteringsbeskrivningar samt övriga dokument.
Armlängd:
100 mm
Avkopplingsbart fäste:
Ej avkopplingsbart fäste
Bromslådans längd:
157 mm
Bågbredd:
201-300 mm
Euronot:
Passar ej Euronot
Skapa inloggning, bli företagskund eller logga in för att beställa, se priser,
produktblad, ritningar, monteringsbeskrivningar samt övriga dokument.
Armlängd:
140 mm
Avkopplingsbart fäste:
Ej avkopplingsbart fäste
Bromslådans längd:
202 mm
Bågbredd:
301-400 mm
Euronot:
Passar ej Euronot
Skapa inloggning, bli företagskund eller logga in för att beställa, se priser,
produktblad, ritningar, monteringsbeskrivningar samt övriga dokument.
Armlängd:
140 mm
Avkopplingsbart fäste:
Ej avkopplingsbart fäste
Bromslådans längd:
202 mm
Bågbredd:
301-400 mm
Euronot:
Passar ej Euronot
Skapa inloggning, bli företagskund eller logga in för att beställa, se priser,
produktblad, ritningar, monteringsbeskrivningar samt övriga dokument.
Armlängd:
205 mm
Avkopplingsbart fäste:
Ej avkopplingsbart fäste
Bromslådans längd:
252 mm
Bågbredd:
401-550 mm
Euronot:
Passar ej Euronot
Skapa inloggning, bli företagskund eller logga in för att beställa, se priser,
produktblad, ritningar, monteringsbeskrivningar samt övriga dokument.
Armlängd:
205 mm
Avkopplingsbart fäste:
Ej avkopplingsbart fäste
Bromslådans längd:
252 mm
Bågbredd:
401-550 mm
Euronot:
Passar ej Euronot
Skapa inloggning, bli företagskund eller logga in för att beställa, se priser,
produktblad, ritningar, monteringsbeskrivningar samt övriga dokument.
Armlängd:
280 mm
Avkopplingsbart fäste:
Ej avkopplingsbart fäste
Bromslådans längd:
352 mm
Bågbredd:
551-800 mm
Euronot:
Passar ej Euronot
Skapa inloggning, bli företagskund eller logga in för att beställa, se priser,
produktblad, ritningar, monteringsbeskrivningar samt övriga dokument.
Armlängd:
280 mm
Avkopplingsbart fäste:
Ej avkopplingsbart fäste
Bromslådans längd:
352 mm
Bågbredd:
551-800 mm
Euronot:
Passar ej Euronot
Skapa inloggning, bli företagskund eller logga in för att beställa, se priser,
produktblad, ritningar, monteringsbeskrivningar samt övriga dokument.
Armlängd:
450 mm
Avkopplingsbart fäste:
Ej avkopplingsbart fäste
Bromslådans längd:
452 mm
Bågbredd:
801-1100 mm
Euronot:
Passar ej Euronot
Skapa inloggning, bli företagskund eller logga in för att beställa, se priser,
produktblad, ritningar, monteringsbeskrivningar samt övriga dokument.
Armlängd:
450 mm
Avkopplingsbart fäste:
Ej avkopplingsbart fäste
Bromslådans längd:
452 mm
Bågbredd:
801-1100 mm
Euronot:
Passar ej Euronot
Skapa inloggning, bli företagskund eller logga in för att beställa, se priser,
produktblad, ritningar, monteringsbeskrivningar samt övriga dokument.
Armlängd:
205 mm
Avkopplingsbart fäste:
Avkopplingsbart fäste
Bromslådans längd:
252 mm
Bågbredd:
401-550 mm
Euronot:
Passar ej Euronot
Skapa inloggning, bli företagskund eller logga in för att beställa, se priser,
produktblad, ritningar, monteringsbeskrivningar samt övriga dokument.
Armlängd:
205 mm
Avkopplingsbart fäste:
Avkopplingsbart fäste
Bromslådans längd:
252 mm
Bågbredd:
401-550 mm
Euronot:
Passar ej Euronot
Skapa inloggning, bli företagskund eller logga in för att beställa, se priser,
produktblad, ritningar, monteringsbeskrivningar samt övriga dokument.
Armlängd:
280 mm
Avkopplingsbart fäste:
Avkopplingsbart fäste
Bromslådans längd:
352 mm
Bågbredd:
551-800 mm
Euronot:
Passar ej Euronot
Skapa inloggning, bli företagskund eller logga in för att beställa, se priser,
produktblad, ritningar, monteringsbeskrivningar samt övriga dokument.
Armlängd:
280 mm
Avkopplingsbart fäste:
Avkopplingsbart fäste
Bromslådans längd:
352 mm
Bågbredd:
551-800 mm
Euronot:
Passar ej Euronot
Skapa inloggning, bli företagskund eller logga in för att beställa, se priser,
produktblad, ritningar, monteringsbeskrivningar samt övriga dokument.
Armlängd:
450 mm
Avkopplingsbart fäste:
Avkopplingsbart fäste
Bromslådans längd:
452 mm
Bågbredd:
801-1100 mm
Euronot:
Passar ej Euronot
Skapa inloggning, bli företagskund eller logga in för att beställa, se priser,
produktblad, ritningar, monteringsbeskrivningar samt övriga dokument.
Armlängd:
450 mm
Avkopplingsbart fäste:
Avkopplingsbart fäste
Bromslådans längd:
452 mm
Bågbredd:
801-1100 mm
Euronot:
Passar ej Euronot
Skapa inloggning, bli företagskund eller logga in för att beställa, se priser,
produktblad, ritningar, monteringsbeskrivningar samt övriga dokument.
Aktiv dörr/Passiv dörr:
Passiv pardörr
Antal sidkolvar & kolvtyp:
2 kilkolvar
Dorndjup/låsdjup (mm):
28/35
Dörrhängning:
Höger
Låsbar:
Nej
Ändkolvar:
Ja
Skapa inloggning, bli företagskund eller logga in för att beställa, se priser,
produktblad, ritningar, monteringsbeskrivningar samt övriga dokument.
Aktiv dörr/Passiv dörr:
Passiv pardörr
Antal sidkolvar & kolvtyp:
Urtag 2 kilkolvar
Dorndjup/låsdjup (mm):
33/44
Dörrhängning:
Höger
Låsbar:
Ja
Ändkolvar:
Ja
Skapa inloggning, bli företagskund eller logga in för att beställa, se priser,
produktblad, ritningar, monteringsbeskrivningar samt övriga dokument.
Aktiv dörr/Passiv dörr:
Aktiv enkeldörr, Aktiv pardörr, Passiv pardörr
Dörrhängning:
Vänster
Ändkolvar:
Ja
Skapa inloggning, bli företagskund eller logga in för att beställa, se priser,
produktblad, ritningar, monteringsbeskrivningar samt övriga dokument.
Aktiv dörr/Passiv dörr:
Aktiv enkeldörr, Aktiv pardörr, Passiv pardörr
Dörrhängning:
Vänster
Ändkolvar:
Ja
Skapa inloggning, bli företagskund eller logga in för att beställa, se priser,
produktblad, ritningar, monteringsbeskrivningar samt övriga dokument.
Aktiv dörr/Passiv dörr:
Aktiv enkeldörr, Aktiv pardörr, Passiv pardörr
Dörrhängning:
Vänster
Ändkolvar:
Ja
Skapa inloggning, bli företagskund eller logga in för att beställa, se priser,
produktblad, ritningar, monteringsbeskrivningar samt övriga dokument.
Aktiv dörr/Passiv dörr:
Aktiv enkeldörr, Aktiv pardörr, Passiv pardörr
Dörrhängning:
Vänster
Ändkolvar:
Ja
